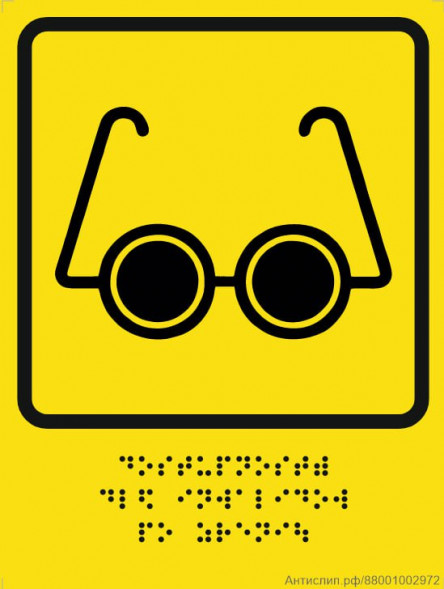

G-19 Пиктограмма тактильная Доступность объекта для инвалидов по зрению, монохром

Тактильный указатель — с обозначение доступности объекта для инвалидов по зрению. Данная пиктограмма изготовлена в соответствии с ГОСТ Р 52131-2019

Согласно пункту 4.3.7.3:

Знак доступности объекта для инвалидов по зрению должен быть тактильно-визуальным. Он должен размещаться перед входом в здание или помещение рядом с входной дверью, на стене, со стороны расположения дверной ручки, на расстоянии от 0,05 до 0,1 м от наличника. При наличии тактильно-визуальной информационной таблички с названием и режимом работы объекта знак устанавливается следом за табличкой на том же уровне. Высота расположения нижнего края рельефных тактильно-визуальных указателей и тактильно-визуальных табличек должна быть от 1,3 до 1,5 м от уровня поверхности.

• Размер 200х200 мм - используется для обозначения на входах в здания и сооружения
• Размер 150х150 мм - предназначен для использования на транспорте
• Размер 100х100 мм - внутри зданий и помещений, коридорах, кабинетах, лифтах и т.д.
• Размер 50х50 мм - размещается на бытовом оборудовании
